Un túnel de drenatge per a aigües pluvials (també anomenat túnel d'infiltració) és una de les maneres més senzilles de donar sortida a l'aigua de pluja d'una teulada o d'un pati quan no hi ha xarxa de pluvials a prop o quan el jardí s'entolla. En aquesta guia t'expliquem, pas a pas, com s'instal·la i com calcular de manera orientativa quants mòduls necessites.
Què és un túnel de drenatge i com funciona

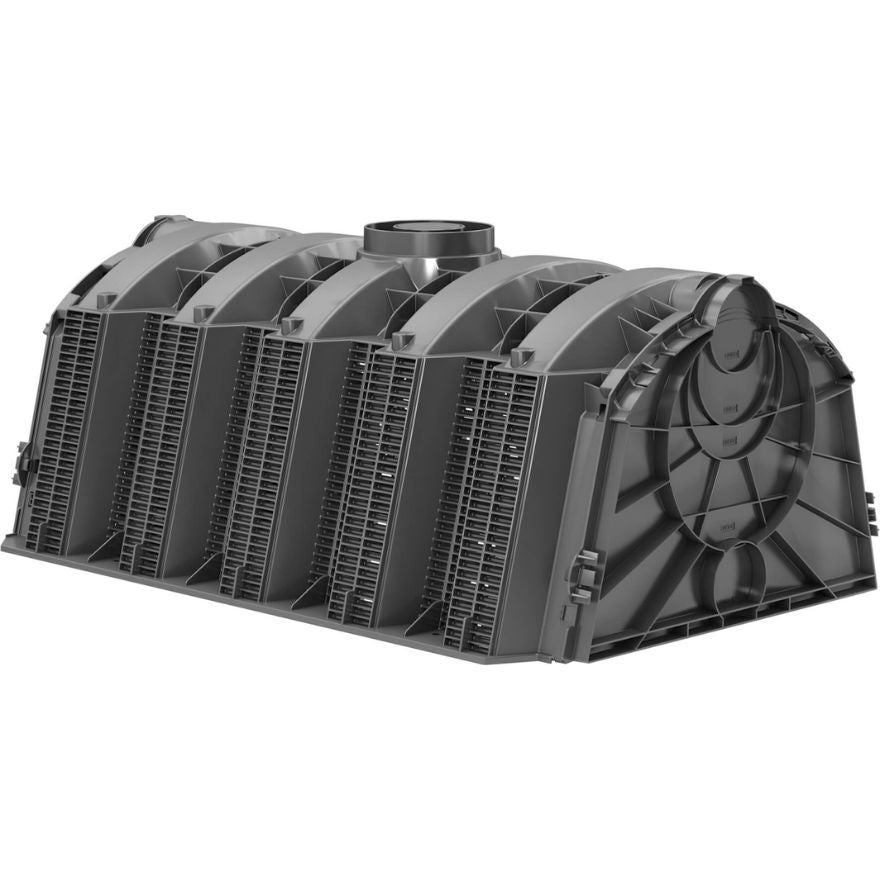

És un mòdul de plàstic buit, en forma d'arc, que s'enterra en una rasa embolicat amb geotèxtil. L'aigua de pluja entra per un extrem, s'emmagatzema temporalment dins del túnel i es va infiltrant a poc a poc al sòl per la base i els laterals. Substitueix la clàssica rasa de grava amb tub drenant amb més volum útil en menys espai.
A la nostra col·lecció de túnels d'infiltració i drenatge sostenible treballem amb mòduls GRAF de 300 litres. Segons les dades del fabricant, cada túnel d'infiltració de 300 litres pesa uns 11 kg (es col·loca a mà) i admet una càrrega permanent de 59 kN/m², de manera que és transitable fins i tot per a camions si el reompliment és l'adequat.
Components d'una instal·lació completa
- Filtre previ: reté fulles i brutícia abans que arribin al túnel. És la peça que més allarga la vida del sistema. Per exemple, el filtre extern transitable admet fins a 350 m² de teulada amb connexió DN 110 i fins a 500 m² amb DN 160. Tens més models a filtres d'aigua de pluja.
- Túnels d'infiltració: mòduls de 300 litres que s'uneixen en línia. També hi ha el túnel doble de 600 litres (2 × 300 L apilats, 1.160 × 800 mm i 1.020 mm d'alçada) per quan hi ha poca superfície disponible.
- Tapes finals: tanquen els dos extrems de cada línia de túnels. Es venen com a joc de 2 tapes finals; el túnel doble en necessita 2 jocs.
- Geotèxtil: embolica els túnels i impedeix que la terra fina hi entri i els colmati (geotèxtil en rotllo de 5 metres).
Quants mòduls necessito: càlcul orientatiu
El dimensionament real depèn de tres coses: la superfície que aboca al sistema, la intensitat de pluja de la teva zona i la permeabilitat del terreny. Tot i així, pots fer una primera estimació amb una regla molt senzilla: 1 mm de pluja equival a 1 litre per cada m².
Volum a emmagatzemar ≈ superfície (m²) × pluja de l'episodi (mm) × coeficient d'escolament. Per a una teulada se sol fer servir un coeficient d'aproximadament 0,9. Després divideixes entre 300 litres per saber els mòduls.
| Superfície de teulada | Xàfec de 20 mm | Xàfec de 30 mm |
|---|---|---|
| 50 m² | 900 L → 3 túnels | 1.350 L → 5 túnels |
| 100 m² | 1.800 L → 6 túnels | 2.700 L → 9 túnels |
| 150 m² | 2.700 L → 9 túnels | 4.050 L → 14 túnels |
| 200 m² | 3.600 L → 12 túnels | 5.400 L → 18 túnels |
És un càlcul conservador: no té en compte l'aigua que ja s'infiltra mentre plou ni el volum de buits de la grava. En terrenys argilosos o poc permeables convé sobredimensionar; en terrenys sorrencs pot n'hi haver prou amb menys. El més recomanable és fer una prova d'infiltració (cavar un forat, omplir-lo d'aigua i mesurar quant baixa en una hora) i consultar la normativa del teu municipi, perquè alguns ajuntaments fixen criteris propis per a la gestió de pluvials.
Si prefereixes no comprar peça a peça, els packs de túnels d'infiltració inclouen túnels, joc de tapes, geotèxtil i tapa de registre. Preus al setembre de 2026, IVA inclòs:
- Pack 1.200 L (4 túnels): 428 €
- Pack 1.800 L (6 túnels): 569 €
- Pack 2.400 L (8 túnels): 711 €
- Pack 3.000 L (10 túnels): 869 €
Com s'instal·la un túnel de drenatge pas a pas
1. Tria la ubicació
Busca una zona on l'aigua es pugui infiltrar sense perjudicar ningú: separada de fonamentacions, murs, pous i foses sèptiques, i fora de zones on el nivell freàtic arribi a prop de la superfície.
2. Excava la rasa
La rasa ha de tenir la llargada de la línia de túnels més un marge a cada costat per treballar i reomplir. La fondària depèn de la cota a la qual arriba el tub d'entrada i del recobriment que indiqui el fabricant, sobretot si per sobre hi han de circular vehicles.
3. Prepara la base
Estén una capa de grava rentada i anivella-la bé: tots els túnels han de quedar al mateix nivell perquè l'aigua es reparteixi al llarg de tota la línia.
4. Col·loca el geotèxtil i els túnels
Folra la rasa amb el geotèxtil i deixa'n de sobrant per tancar-lo per dalt. Col·loca els túnels encaixats l'un darrere l'altre, munta les tapes finals als extrems i connecta la canonada que arriba del filtre previ.
5. Reomple i tanca
Reomple els laterals i la part superior amb grava, tanca el geotèxtil per sobre encavalcant-lo i acaba amb terra vegetal o el paviment previst. Deixa accessible la tapa de registre, si n'hi ha.
Errors habituals
- Prescindir del filtre previ: les fulles i el sediment acaben colmatant la base i el sistema perd capacitat.
- No embolicar-los amb geotèxtil: la terra fina entra al túnel i el va omplint.
- Base sense anivellar: l'aigua s'acumula en un extrem i la resta de mòduls gairebé no treballen.
- Oblidar les tapes finals: el túnel solt no inclou tapes; cal demanar-les a part.
Preguntes freqüents
Puc passar amb el cotxe per sobre?
Sí. El túnel de 300 litres admet una càrrega permanent de 59 kN/m² i el túnel doble unes 3,5 tones per m², segons el fabricant. Respecta el recobriment i el reompliment que s'indiquin per a zones de trànsit.
Quina diferència hi ha amb un dipòsit d'aigua de pluja?
El túnel retorna l'aigua al terreny; un dipòsit d'aigua de pluja l'emmagatzema per reutilitzar-la per regar o per al WC. Es poden combinar: el sobreeixidor del dipòsit pot abocar al sistema d'infiltració.
Necessita manteniment?
Molt poc si hi ha un bon filtre previ: n'hi ha prou de netejar el cistell del filtre periòdicament, sobretot a la tardor, i comprovar per la tapa de registre que no s'hi acumula sediment.
Es pot ampliar més endavant?
Sí. Els mòduls s'afegeixen en línia; només has de traslladar les tapes finals al nou extrem.
Vols que t'ajudem a calcular la teva instal·lació? Envia'ns els metres quadrats de superfície i la teva localitat, o truca'ns al 614 24 65 26, i t'orientem sense compromís.
